隨著電子設備使用的日益普及和全球信息網絡技術的高速發展，電子設備對于持續供電的需求持續上漲。突然的供電故障會導致設備停轉、數據丟失、文件崩潰等嚴重后果，而這之中的一些后果是不可修復的。因此，在當今時代，不間斷電源（UPS）十分重要。

在本篇文章中，我們將向大家介紹瑞薩在線不間斷電源（UPS）解決方案，該方案在設備正常運行時通過逆變器電路輸出交流電為電池充電。在斷電時，使用電池輸出通過逆變器為電子設備提供交流電源，以保障設備的持續運轉。

瑞薩電子在線不間斷電源（UPS）方案是將控制器（MCU）與模擬和功率器件結合的總體解決方案。在MCU選型中，瑞薩為用戶挑選了RX660/RA6T2、RA2A1 MCU。其中，RX660是瑞薩RX600系列中首款支持5V電源電壓的通用MCU，具有出色的抗噪性能，無需外部電感來消除噪聲，有利于降低系統成本。其內置的RXv3內核在120MHz頻率下運行，能夠實現相當于同類產品200MHz的性能。器件具有的高速閃存訪問功能和零等待特性可使得系統計算過程更穩定。

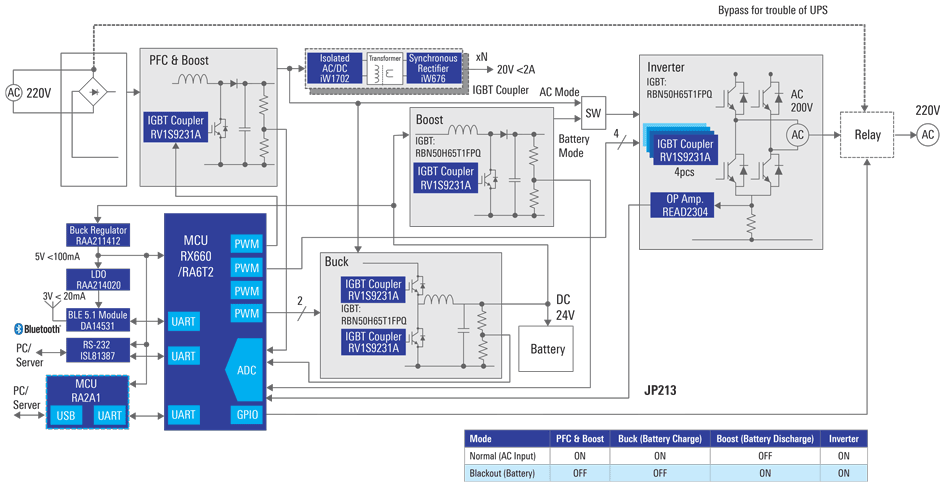

系統框圖

器件介紹

● RA6T2 MCU是針對電機和逆變器控制解決方案推出的產品，其將Arm? Cortex?-M33內核與用于電機控制的硬件加速器以及高速閃存相結合，可實現高速、高響應電機算法，并提升其他通信的并行處理性能。

● RA2A1 MCU基于高性能Arm? Cortex?-M23內核設計，具有高集成度、高準確度的模擬功能，是用于信號調理和測量的理想模擬器件。

在電源轉換模塊，方案不僅搭載了RAA211412 DC/DC降壓穩壓器、iW1702數字AC/DC控制器、低壓差穩壓器RAA214020、iW676數字同步整流器等器件。還集成了簡單、可靠的IGBT電源電路和IGBT驅動光電耦合器，可以為用戶帶來高效的電源轉換效率。

除此之外，方案配備的低功耗藍牙SoC——DA14531也可使用戶對系統進行實時監控。DA14531基于低功耗、小尺寸的藍牙5.1片上系統設計，只需要一個電源和一個印刷電路板即可構建藍牙應用程序。該模塊的目標是廣泛的市場應用，其通過了跨地區認證，大大節省了開發成本和上市時間，并配有集成天線和易于使用的軟件，使藍牙低能耗開發更容易。

瑞薩電子在線不間斷電源（UPS）解決方案在簡化設計的同時，為辦公室、工業等場景提供了強大且穩定的電力后盾，讓用戶從此無懼突發性斷電困擾！
